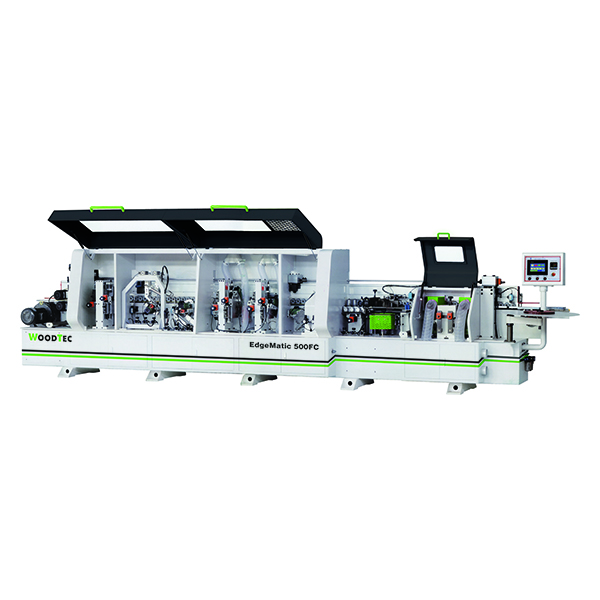

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 500 FC

Скорость подачи: 12, 16, 20 м/мин
Толщина кромочного материала: 0,4-3 мм
Масса: 2450 кг

31 000 USD

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Толщина кромки, мм 0,4 ÷ 3
Размеры обрабатываемой панели, мм:
- толщина
- ширина минимальная
- длина минимальная

10÷50
80
120
Скорость подачи, м/мин 12; 16; 20
Узел предварительного фрезерования:
- частота вращения, об/мин
- мощность двигателей, кВт

12 000
2х2.2
Торцовочный узел:
- частота вращения, об/мин
- мощность электродвигателей, кВт

12 000
2 х 0,35
Черновой фрезерный узел для снятия свесов:
- частота вращения, об/мин
- мощность электродвигателей, кВт

12 000
2 х 0,55
Чистовой фрезерный узел для снятия свесов:
- частота вращения, об/мин
- мощность электродвигателей, кВт

12 000
2 х 0,55
Узел обкатки углов:
-частота вращения, об/мин
-мощность электродвигателя, кВт

12 000
2 х 0,55
Полировальный узел:
- количество электродвигателей, шт.
- количество дисков, шт.
- частота вращения, об/мин

2
2
1 400
Ёмкость клеевого бачка, л 3,2
Давление воздуха, атмосфер 7
Общая мощность, кВт 16.5
Габариты, мм 6600х1000х1600
Масса, кг 2450

ПРЕИМУЩЕСТВА:

  • Толщина кромки: 0.4-3 мм
  • Скорость подачи: 12, 16, 20 м/мин
  • Ёмкость клеевого бачка: 3,2 л
  • Давление воздуха: 7 атмосфер
  • Общая мощность: 16,5 кВт

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

СХЕМА ОБРАБОТКИ:

Предварительное фрезерование Торцовка Черновое фрезерование свесов
Чистовое фрезерование свесов Обкатка углов Циклевка радиусная
Полировка


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Увеличенная скорость подачи 12; 16; 20 м/мин;
  • Узел предварительного фрезерования оснащен алмазными фрезами;
  • Магазин подачи рулонного кромочного материала;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Регулировка количества наносимого клея;
  • Узел предварительной обрезки;
  • Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
  • Фрезерный блок для чернового снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
  • Фрезерный блок для чистового снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
  • Двухмоторный узел обкатки углов;
  • Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;
  • Узел полировки кромки с приводом от 2-х моторов.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Блокировка подачи
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.
Узел предварительного фрезерования
Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходимый для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2x2,2 кВт, 12000об/мин. (первый мотор работает в направлении подачи, второй против - для избежание сколов), макс припуск на обработку 3 мм.
Оснащается инструментом: 2 алмазные фрезы, высота фрез 42 мм
Клеенаносящий узел
Оснащен пневматическими шторками, защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.
Зона прижима
Оснащена главным прижимным роликом с приводом и четырьмя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.
Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.
Торцовочный узел
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.
Угол наклона 0 – 15 градусов, 2 мотора по 0,35 кВт, 12000 об/мин.
Оснащен 2 торцовочными пилами диаметром 100 х 32 х 2,6 мм, Z = 300.
Настройка
Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.
Черновой фрезерный узел
Предназначен для максимального съема припуска кромочного материала. Разгружает чистовой фрезерный узел, обеспечивая высокую частоту обработки. Дает возможность работать с любым кромочным материалом. Оснащен прямыми ножами. Двигатели 2 x 0,55 кВт. встречного вращения. Имеется точная настройка с цифровыми счетчиками.
Чистовой фрезерный узел
Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Оснащен двумя высокочастотными двигателями 12000об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами. Имеет удобную настройку с помощью счетчиков с цифровой индикацией.
Двигатели фрезерного узла поворотные(15 – 45град) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента. Двигатели 2 x 0,55 кВт попутного вращения.
Двухмоторный узел обкатки углов
Предназначен для профильного фрезерования передних и задних стыков кромки на различных профилях в комплект включены фрезы с радиусной заточкой
  • 2 шт. электродвигатель 0,55 кВт, 200 Гц, 12.000 об/мин
  • толщина кромочного материала макс. 3 мм
  • толщина детали макс. 40 мм
  • длина детали мин. 250 мм
Узел радиусной цикли
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
Полировальный узел
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

Электронные компоненты
Преобразователи частоты установлены на каждый узел, тем самым увеличивает стабильность работы узлов и ресурс электронных компонентов.
